根据客户的实际情况与客户对产品的需求，结合本公司智慧医养无线呼叫系统产品在实用性、高可靠性应用上的丰富经验，Ebpay建议的方案力求使智慧医养无线呼叫系统在最大限度上满足用户的需求。同时也使用户能够在最大限度上利用智慧医养无线呼叫系统实现及时呼叫、迅速解决各种问题和紧急情况。本公司给予的解决方案是基于以下原则设计的：
l 杰出的性能价格比
l 高可用性
l 迅捷性
l 安全性
l 扩展能力
l 稳定性
l 实用性
保障性能、高可用性和稳定性是本方案系统设计的首要任务。杰出的性能价格比是Ebpay一贯坚持的市场策略，是本公司对客户信任与支持的最佳回报。迅捷性和安全性保障了系统在使用场所的正常运转和应用，解决客户的呼叫服务问题扩展性充分体现了Ebpay智慧医养无线呼叫系统基于公司强大的研发实力可对系统进行随时的扩展、更新，满足客户日益变化和增长的需求。
无线管理主机、智能网关、无线呼叫器、数字点阵信息屏、无线LED显示屏、无线腕带手表、智慧物联服务器、智慧物联APP及相关配件。
智慧医养无线呼叫系统主要应用于养老院、敬老院、护理院、大型养老社区、老年福利院、养老公寓等服务组织。
1．顺利获得局域网传输或广域网传输，距离远；
2．提高服务质量，加强内部控制；
3．智能终端动态监护，智慧化管理；
4．支持“显你所写、报你所显”；
5．支持多级管理，可分区管理；
6．可定制多种无线传输信号；
7．可定制OOK和FSK调制技术和 LoRaTM扩频调制方式
8．可定制使用频率137Mhz~525Mhz。
9．支持第三方平台对接
1．主机显示：菜单式操作， 可显示定义主机位置名称、日期、时间、呼叫设备状态、历史消息查阅导出、统计查阅、系统状态等。
2．呼叫器号码任意定义：在线编码，可任意设定呼叫器号码。
3．呼叫状态颜色任意定义：可对每个呼叫号码类型进行颜色定义。
4．不间断呼叫：主机可显示多路呼叫器的呼叫，并记忆保持；不论主机是在待机、处理状态下，呼叫器均能正常呼入。
5．呼叫存储：呼叫器呼叫而主机无人处理时，主机自动存储呼叫号码。
6．语音报号：呼叫器呼叫主机时，主机显示屏显示呼叫号码、语音播报“XX号呼叫”。
7．历史消息查阅：主机可根据呼叫日期、呼叫时间、处理状态、呼叫区域、呼叫位置、服务状态进行精准条件查询和消息导出。
8．统计管理：可统计查询今天、昨天、本周、本月、本季度的服务处理状态，且进行简易统计评分。
9．个性化主题：客户可根据环境特色，设置主机的主题色彩。
10．灯光提醒：呼叫器呼叫主机时，主机灯光闪烁提醒，如呼叫号码未处理，则灯光不断闪烁直到呼叫器处理。
11．多种用于场景选择：可快捷选择系统使用的行业，行业包含：自定义行业、餐厅、酒吧、医护、酒店、银行、超市、车间。
12．多种服务处理状态：呼叫器终端上处理、主机确认收到（预留）、主机完成处理、主机忽略处理、主机超时自动处理。
13．联动输出：主机具有一路报警输出口，可联动外设设备。
14．显示方式：Ebpay显示方式支持区域显示或服务类型显示。
15．走廊显示屏：可外接数码显示屏；显示屏可显示呼叫的号码。
16．移动手表：可外接移动手表；移动手表可显示呼叫的号码。
17．数据远程备份：顺利获得连接云服务器，可对主机数据进行云备份。
18．远程设备升级：顺利获得连接云服务器，可对主机进行版本升级。
19．智能检测硬件设备状态：可对系统内的智能网关状态监测。

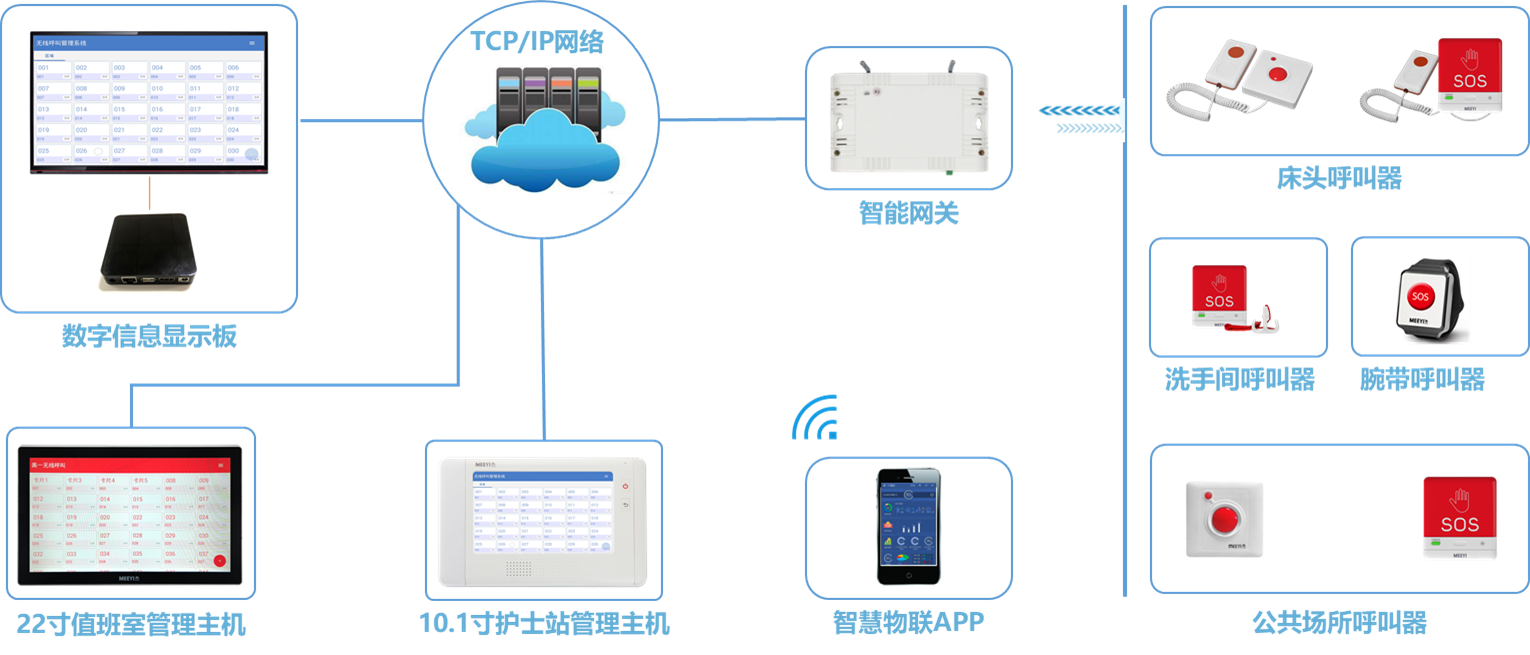

1. 组织养老架构图

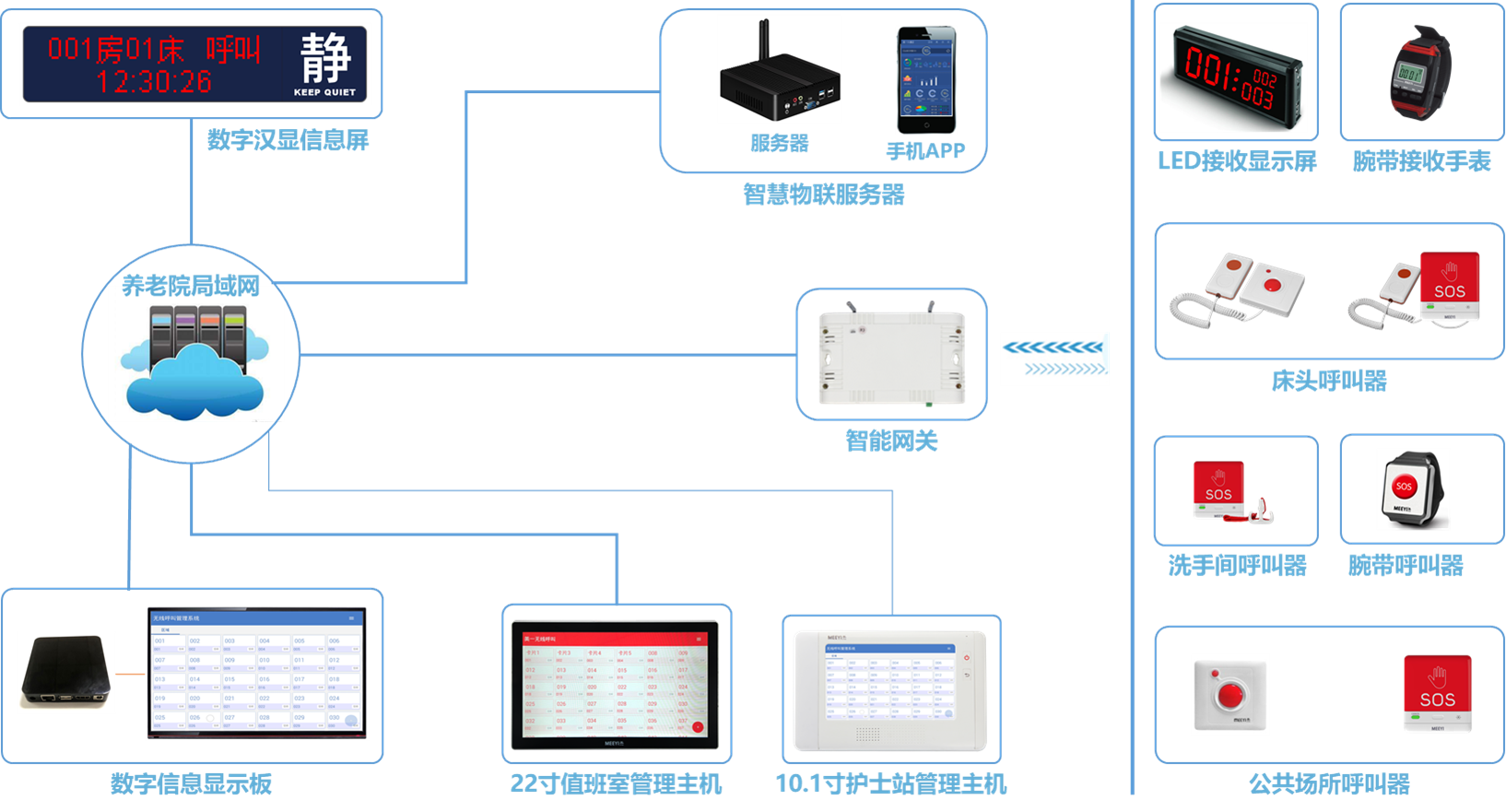

2. 社区养老架构图
l 任意设置背景主体色彩；
l 可自定义呼叫内容信息；
l 可自定义呼叫内容状态；
l 具备服务质量考核功能；
l 可接收呼叫器信息上传至显示器；
l 可管理所有探测器网关和呼叫器；
l 具备实时监测呼叫设备，呼叫信息查阅；
l 可对所有智能网关、接收器、呼叫器进行信息操作；
主要技术参数：
|
工作电压 |
DC 5V |
|
工作电流 |
≤2000mA |
|
内存 |
DDR 1GB |
|
内置存储器 |
EMMC 8G |
|
操作系统 |
Android 4.4.4系统 |
|
外形尺寸 |
90（W）*90（H）*16（D）mm |

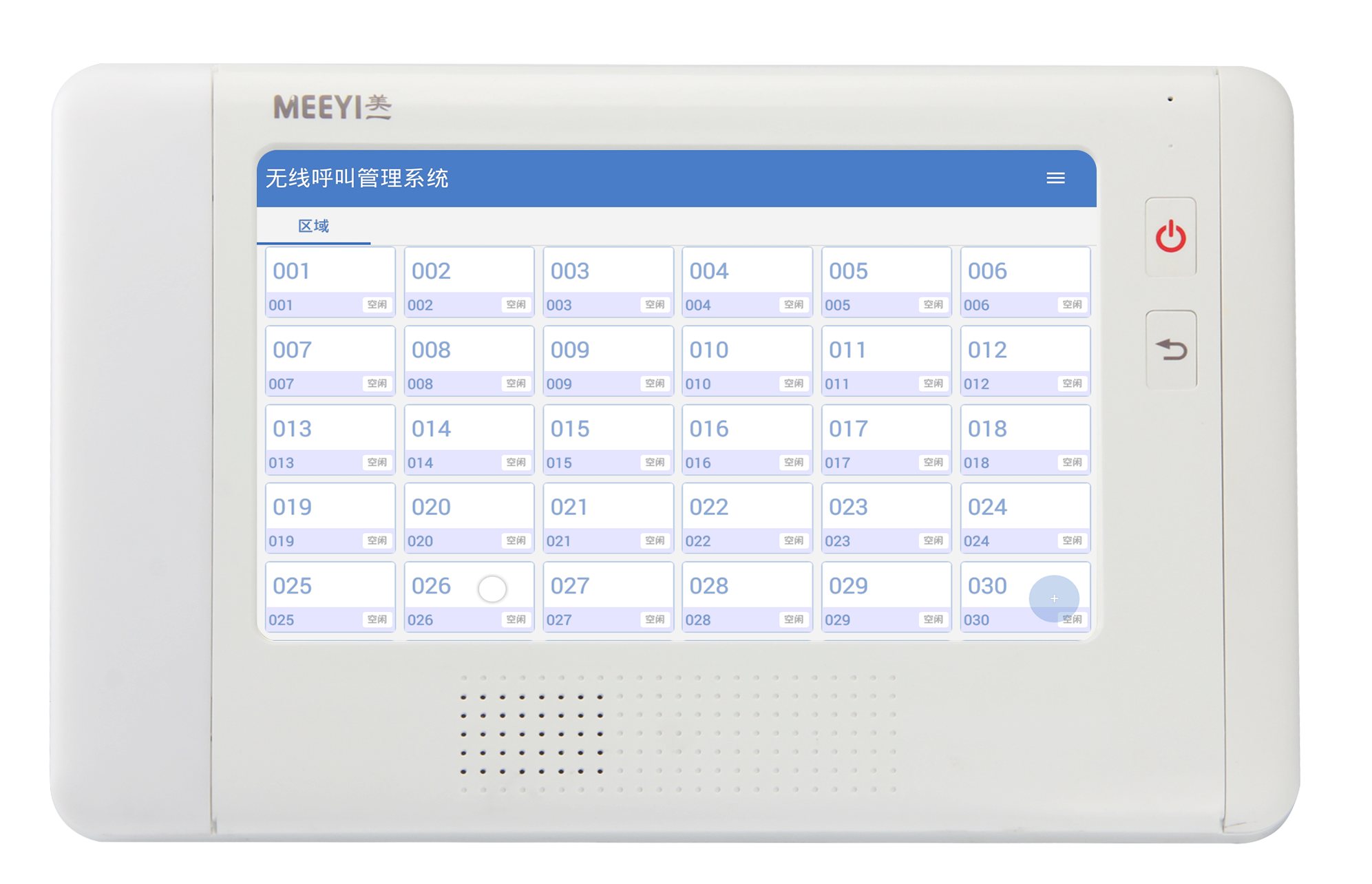

l 任意设置背景主体色彩；
l 可自定义呼叫内容信息；
l 具备服务质量考核功能；
l 可自定义呼叫内容状态；
l 具备呼叫信息顺利获得语音播报；
l 采用10.1寸TFT高分辨率彩色液晶屏；
l 具备实时监测呼叫设备，呼叫信息查阅；
l 对所有智能网关、接收器、呼叫器进行信息操作；
主要技术参数：
|
工作电压 |
DC 12V/500mA |
|
功耗 |
≤6W |
|
触摸屏 |
电容触摸屏 |
|
显示屏 |
10.1寸TFT高分辨率彩色液晶屏 |
|
分辨率 |
1280*800 |
|
音频采样 |
22.05kHz ~44.1kHz，16bit |
|
位传输速率 |
16K~192Kbps |
|
操作系统 |
Android 4.4.2系统 |
|
外形尺寸 |
320（W）*211（H）*26.5（D）mm |
l 采用21.5寸高分辨率彩色液晶屏；
l 支持有线和无线网络连接，内置wifi模块，外置天线；
l 支持外接有线/无线鼠标键盘；
l 支持任意设置背景主体色彩；
l 可自定义呼叫内容信息；
l 具备服务质量考核功能；
l 可自定义呼叫内容状态；
l 具备呼叫信息顺利获得语音播报；
l 具备实时监测呼叫设备，呼叫信息查阅；
l 对所有探测器网关、接收器、呼叫器进行信息操作；
主要技术参数：
|
工作电压 |
AC 100~240V 50/60Hz |
|
待机功率 |
≤5W |
|
功率消耗 |
≤35W |
|
显示屏 |
21.5寸高分辨率彩色液晶屏 |
|
屏亮度 |
350cd/m2 |
|
对比度 |
3000:1(Typ)（透射） |
|
工作寿命 |
30000小时 |
|
工作温度 |
0℃~40℃ |
|
可视角度 |
178°（H）/178°（V） |
|
分辨率 |
1920（RGB）*1080，FHD |
|
内置喇叭 |
2x8Ω（8W） |
|
输入端口 |
USB2.0*2、RJ45*1 |
|
主板配置 |
RAM：1G DDR3/内置8G ROM |
|
外形尺寸 |
531（W）*325（H）*50（D）mm |

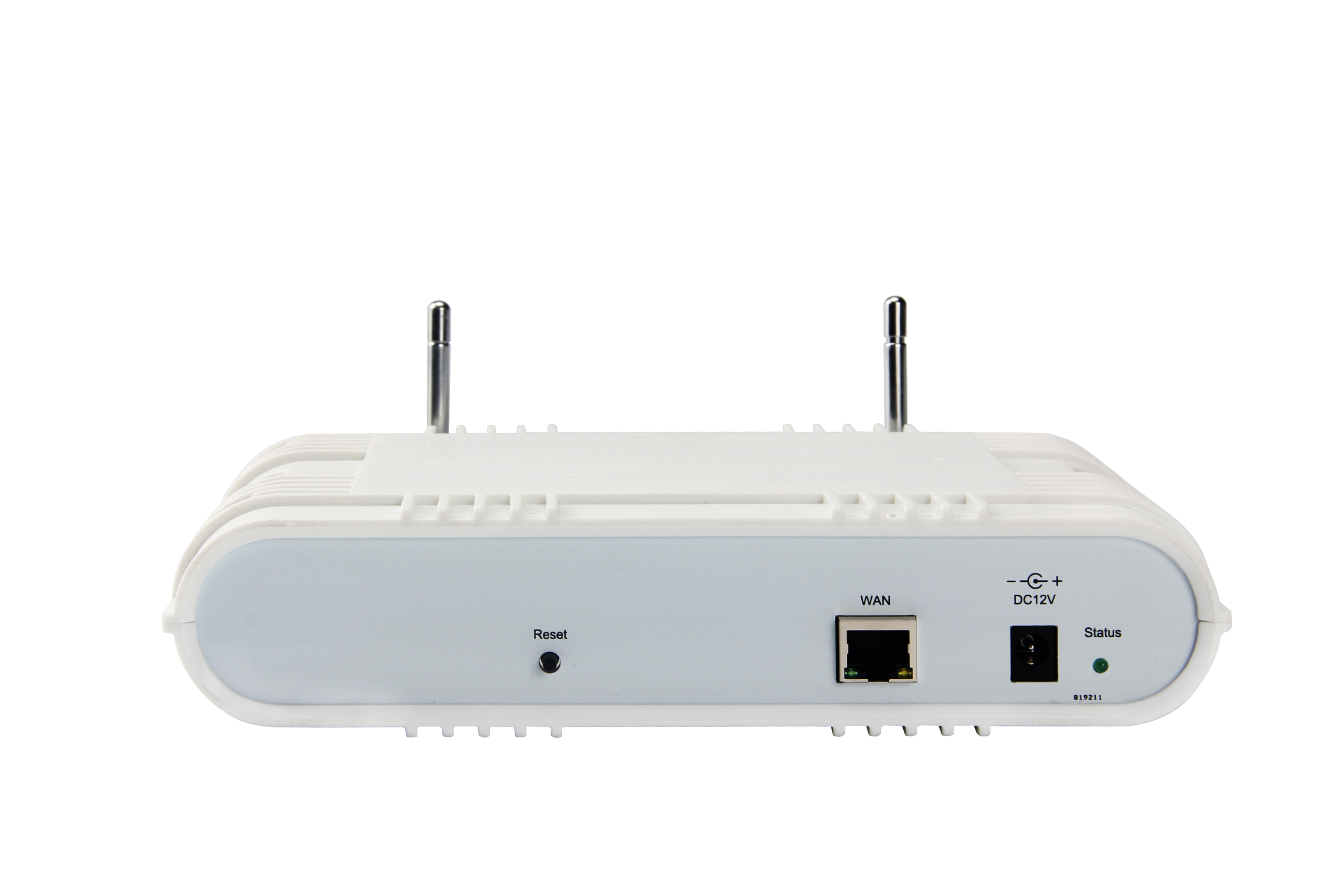

l 可实现系统组网统一管理；
l 可接收呼叫器信息；
l 实现无线信号转有线信号进行远距离传输；
l 单片机数字编码技术，学习型编码，稳定、无线接收距离远；
主要技术参数：
|
工作电压 |
DC 12V |
|
工作电流 |
≤500mA |
|
接收距离 |
开阔地＞500m |
|
转发距离 |
开阔地＞1000m |
|
接收灵敏度 |
-106dBm |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
mm220（W）*135（H）*48（D）mm |

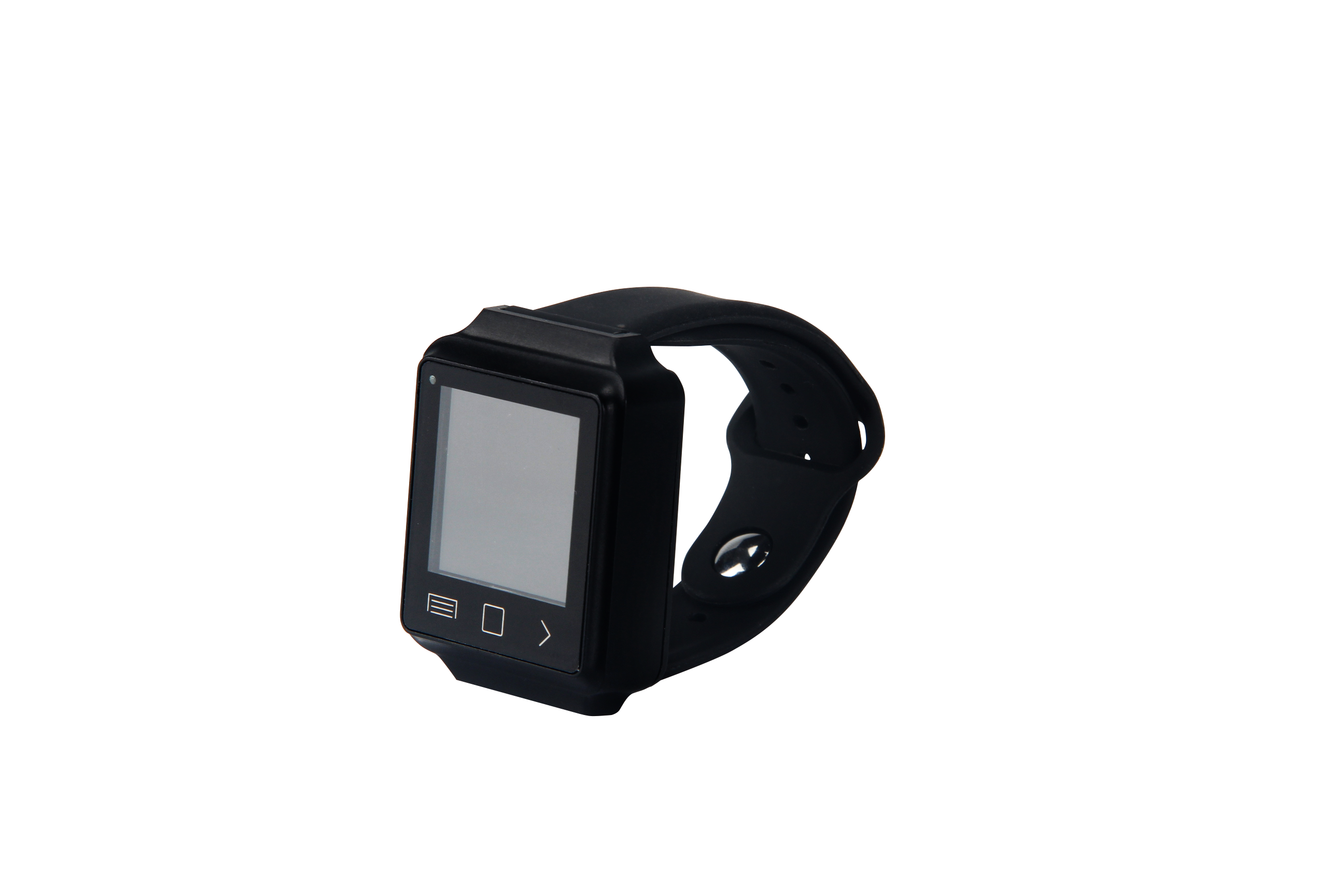

l 具有时钟功能，待机时间显示；
l 可存储最近10个号码；
l 兼容单键或多键呼叫器；
l 两种待机选择：显示时间、不显示；
l 携带方便，外观精致的手表型接收主机；
l 显示模式可设置为图标、字母、混合3种模式；
l 提醒方式可设置为提示音、震动、混合3种模式；
主要技术参数：
|
工作电压 |
DC 3.7V |
|
工作电流 |
≤500mA |
|
接收距离 |
开阔地＞100m |
|
接收灵敏度 |
-106dBm |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
40（W）*60（H）*16（D）mm |
l 具有时钟功能，待机时间显示；
l 可存储最近30组号码；
l 高亮度数码管大屏幕显示；
l 具备7首和弦音乐选择；
l 具备呼叫号码自动消号功能；
l 具备自动循坏显示呼叫号码；
l 界面可同时显示最新3组呼叫；
l 具备中文语音和和弦音乐提醒；
主要技术参数：
|
工作电压 |
DC 12V |
|
工作电流 |
≤500mA |
|
接收距离 |
开阔地＞500m |
|
接收灵敏度 |
-106dBm |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
550（W）*158（H）*40（D）mm |
l 双面2行x8汉字显示；
l 具备一路音频输出；
l 同步主机所显信息
l 双面2行x8汉字显示；
l 支持数字、中文、英文显示；
l 高亮度点阵式LED大屏幕显示；
l 具有时钟日期功能，待机时间日期显示；
l 铝合金边框氧化喷砂处理，边框一体成型；
主要技术参数：
|
工作电压 |
AC100~200V 50/60HZ |
|
工作电流 |
≤200mA |
|
工作温度 |
0℃~40℃ |
|
工作湿度 |
10% ～ 90% |
|
通讯接口 |
网络接口 |
|
传输方式 |
TCP/IP |
|
显示屏 |
点阵式LED |
|
内置喇叭 |
2x8Ω（3W） |
|
外形尺寸 |
826（W）*186（H）*44（D）mm |
l 在未能连接广域网环境下使用；
l 用于设备与智慧物联APP交互；
l 用于第三方平台数据接入交互；
l 最大支持500个用户使用；
l 采用全铝合金高强度加固机箱；
主要技术参数：
|
电源适配 |
DC 12V 3A/36W（AC TO DC，100~240V） |
|
整机功耗 |
10W |
|
处理器 |
Intel四核处理器 |
|
内存 |
4G DDR3L |
|
固态硬盘 |
60G SSD |
|
网卡 |
10/100/1000/Mbps Realtek8111F |
|
工作温度 |
-20℃~65℃（存储温度15℃~35℃） |
|
工作湿度 |
5% ～ 95%相对湿度，无凝结 |
|
系统 |
Linux |
|
外形尺寸 |
133（W）*125（H）*40（D）mm |
l 外壳采用ABS材料；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
DC 12V |
|
发射电流 |
＜100mA |
|
发射功率 |
100毫瓦 |
|
待机电流 |
2uA |
|
发射频偏 |
20KHz |
|
调制方式 |
LoRaTM |
|
发射距离 |
开阔地＞1000m |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*20（D）mm |
4. 外壳采用ABS材料；
5. 可定制呼叫内容；
6. 军工级晶体声表按键；
7. 360度防水、防尘、防震；
8. 标准86盒孔位设计，安装方便；
9. 超强稳定性，不会出现乱码现象；
10. 不受阴天、雷雨天气及环境变化影响；
11. 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
接收电流 |
10mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
接收灵敏度 |
-128dBm |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*21（D）mm |
l 外壳采用ABS材料；
l 可定制呼叫内容；
l 军工级晶体声表按键；
l 呼叫双向确认声音提示；
l 360度防水、防尘、防震；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
接收电流 |
10mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
接收灵敏度 |
-128dBm |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*21（D）mm |
l 外壳采用ABS材料；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 具备面板和手柄两种呼叫方式；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*20（D）mm |
l 外壳采用ABS材料；
l 可定制呼叫内容；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 具备面板和手柄两种呼叫方式；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*21（D）mm |
l 外壳采用ABS材料；
l 可定制呼叫内容；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 呼叫双向确认声音提示；
l 具备面板和手柄两种呼叫方式；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
接收电流 |
10mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
接收灵敏度 |
-128dBm |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*21（D）mm |
l 外壳采用ABS材料；
l 可定制呼叫内容；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 具备面板和拉绳两种呼叫方式；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*21（D）mm |
l 外壳采用ABS材料；
l 可定制呼叫内容；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 呼叫双向确认声音提示；
l 具备面板和拉绳两种呼叫方式；
l 标准86盒孔位设计，安装方便；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
23A碱性12V电池 |
|
发射电流 |
100mA |
|
接收电流 |
10mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
接收灵敏度 |
-128dBm |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞1000米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
86（W）*86（H）*21（D）mm |
l 外壳采用ABS材料；
l 军工级晶体声表按键；
l 360度防水、防尘、防震；
l 采用磁吸式循环充电；
l 呼叫双向确认声音提示；
l 具备指示灯提醒（根据需求顶状态）；
l 携带方便，外观精致的手表型呼叫器；
l 超强稳定性，不会出现乱码现象；
l 不受阴天、雷雨天气及环境变化影响；
l 可以随时更改号码，重复利用性强；
主要技术参数：
|
工作电压 |
DC 3.7V |
|
发射电流 |
100mA |
|
接收电流 |
10mA |
|
待机电流 |
2uA |
|
发射功率 |
100毫瓦 |
|
发射频偏 |
20KHz |
|
接收灵敏度 |
-128dBm |
|
调制方式 |
LoRaTM |
|
发射距离 |
＞500米（可视距离） |
|
使用频率 |
433MHz±75K |
|
外形尺寸 |
50（W）*40（H）*15（D）mm |
|
序号 |
产品及配置 |
型号 |
数量 |
单价 |
小计 |
备注 |
|
|
1 |
无线智能盒子（选一） |
W920-S1 |
|
|
|
|
|
|
2 |
10.1寸无线管理主机（选一） |
W920-S2 |
|
|
|
|
|
|
3 |
21.5寸无线管理主机（选一） |
W920-S3 |
|
|
|
|
|
|
4 |
智能网关 |
W810L-G1 |
|
|
|
|
|
|
5 |
照护腕带接收手表 （选配） |
W621-650 |
|
|
|
|
|
|
6 |
走廊LED接收显示屏 （选配） |
W611-128E |
|
|
|
|
|
|
7 |
走廊数字汉显信息屏 （选配） |
W602D-G66 |
|
|
|
|
|
|
8 |
智慧物联服务器 （选配） |
W922X-XC-M2 |
|
|
|
|
|
|
9 |
防水公共区域呼叫器 |
L-SW2 |
|
|
|
|
|
|
L-FS2-WR |
|
|
|
|
|||
|
L-FS2-WR-S |
|
|
|
|
|||
|
防水带手柄床头 呼叫器 |
L-SW2-G33 |
|
|
|
|
||
|
L-FS2-WR-H |
|
|
|
|
|||
|
L-FS2-WR-HS |
|
|
|
|
|||
|
防水带拉绳洗手间 呼叫器 |
L-FS2-WR-D |
|
|
|
|
||
|
L-FS2-WR-DS |
|
|
|
|
|||
|
防水腕带式呼叫器 |
L-GS1-HR-WS |
|
|
|
|
||
|
10 |
一、设备合计=A+B |
|
|
||||
|
11 |
二、优惠价=(A+B)*86% |
|
|
||||
|
12 |
三、税金=二*6% |
|
|
||||
|
13 |
总计=二+三 |
|
|
||||
系统设备免费保修一年，保修日期从验收合格之日算起，在保修期间内，所有由非人为、非自然灾害或非不可抵抗力造成的设备损坏，由本公司无偿更换设备。系统实行终身维护，在保修期限外的维护，只收取设备更换费用及设备返修费所需的费用。
1. 我司给予全天候技术支持。
2. 系统竣工后，本司人员对相关操作人员进行免费培训，培训内容与培训效果必须得到甲方认可，并作为验收的一项指标。
3. 系统应严格按照国家有关法规、规范组织施工。
4. 系统功能应达到设计要求。图像质量及安装工艺应达到公安部门有关验收标。
5. 各施工从业人员应严格遵守国家有关保密制度，系统的配置、布局等重要参数及相关图纸资料均属保密范围。
6. 免费为甲方给予设计方案及图纸。
7. 更为详细的保修条款可与甲方协商，尽可能满足甲方的要求。
